      汽車車軸水浸超聲波自動探傷設備

      汽車車軸水浸超聲波自動探傷設備

      飛泰汽車車軸水浸超聲波自動探傷設備介紹

      飛泰生產的這款超聲波探傷設備主要用于車軸的缺陷檢測,替代現有人工探傷作業,提高車軸探傷速度和探傷精度。車軸檢測類型有粗加工軸RV1SH、電車車軸、粗加工車軸RV2SH、粗加工軸 FSHPE。設備檢測符合 ISO5948 探傷要求及國鐵標準。


      車軸探傷設備采用水浸方法對車輛、機車、地鐵粗加工車軸實施超聲波檢測,檢測任務主要為材料性缺陷如:裂紋、分層、夾雜、白點、折疊、氣孔等類型。機械全部采用自動化,包括上下料等輔機裝備。


      汽車車軸水浸超聲波自動探傷設備結構介紹

      探傷設備采用傳統水浸超聲探傷原理,將待探測車軸沉入凈水槽,利用三軸移動機構帶動超聲探頭組移動。同時在水槽內設置滾動軸,帶動車軸旋轉。以完成對車軸全表面檢測。


      車軸由上料臺架步進輸送至對中位完成對中,后車軸搬運桁架動作,將車軸從臺架上取出并放入水浸探傷設備水槽內,隨即撤出水槽。


      水槽內有一對旋轉輥,驅動車軸繞其軸線勻速旋轉。探傷設備配置有三軸機器手,機械手末端帶有超聲探頭(組)。開始探傷時,車軸勻速旋轉,每當車軸旋轉一圈時,探頭沿軸向步進一段距離(保證每次檢測區域部分重合)。當探傷完成后,搬運桁架將車軸取走放在下料臺架上,臺架側配置風刀對車軸表面水分進行吹掃,隨后由臺架步進至下一工位。


      車軸徑向檢測方法

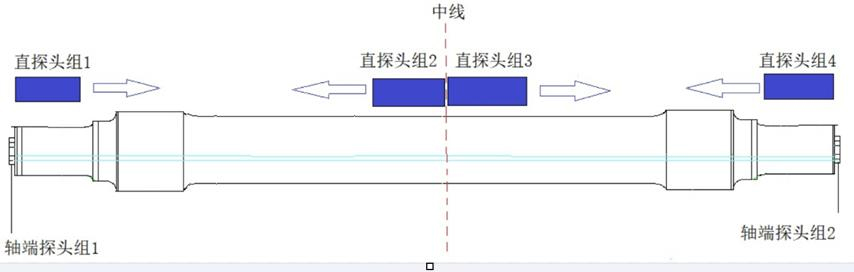

      徑向檢測主要由直探頭陣列組組成,分別由兩個導軌移動相應探頭組至指定位置,探頭組布置示意圖如圖所示,


      探頭檢測走向示意圖



      車軸軸端檢測方法

      軸端探頭組:兩個端面的探頭架中,設置 4 個探頭,2 個 2M PΦ20 直探頭,分布于軸端 1/2R 內,用于車軸透聲性能檢查及大裂紋的檢測;兩個小角度探頭用于軸頸根部橫向裂紋的掃查。


      耦合介質

      探傷使用耦合介質選擇工業凈水或市政自來水。水循環系統配備過濾和加壓等裝置,以改善水質和水量,使其達到耦合要求。探傷后選擇循環使用,設備設有檢測過程消泡裝置。


      探傷設備主要技術參數

      (1) 車軸內部缺陷檢測(徑向檢測):探傷靈敏度為Φ1平底孔/300 最大聲程,信噪比 a>12dB,重復性 b±2dB,穩定性 c±3dB 盲區<10mm,聲程方向分辨力 5mm,掃查方向分辨力 10mm。

      (2) 車軸徑向透聲檢測(徑向檢測):透聲性檢測,底波衰減應小于 4dB。

      (3) 車軸軸向內部缺陷檢測(軸向檢測):探傷靈敏度為Φ2 平底孔/380 最大聲程;Φ6 平底孔/381~750 最大聲程;Φ9.5 平底孔/751~1500 最大聲程;信噪比 a>12dB,重復性 b±2dB,穩定性 c±3dB 盲區<10mm,聲程方向分辨力 5mm,掃查方向分辨力 10mm。

      (4) 車軸軸向透聲檢測(軸向檢測):40%/2MHz 或 90%/5MHz。

      (5) 車軸非必要檢測區域(軸端及過渡圓弧處)的檢測能力(徑向檢測):探傷靈敏度為Φ1 平底孔/300 最大聲程,信噪比 a>12dB,重復性 b±2dB,穩定性 c±3dB 盲區<10mm,聲程方向分辨力 5mm,掃查方向分辨力 10mm。


      檢測結果處理系統

      自動檢測結果可以存儲、打印,還可以在存儲介質上存儲檢測記錄(檢測曲線及其有關數據),工控機永久存儲連續檢測記錄。檢測結果需要修改時,使用密碼授權。

      (1)探傷統計

      即時在探傷儀器屏幕上顯示出正品及不合格品的數量。

      (2)聲光報警功能

      在自動檢測的過程中,當系統檢查到缺陷或分層和測厚耦合不良時,系統將自動產生聲光報警。

      (3)樣棒校驗儲存

      在樣棒校驗完成后,相關的參數可以在工控機中儲存,以備下一次檢測同規格時調用。
