鋼板超聲波自動探傷檢測線

鋼板超聲波自動探傷檢測線介紹

本款鋼板超聲波自動探傷檢測線是一套對鋼板的板體和邊緣進行超聲波自動無損探傷的檢測作業線。設備可以連續性不中斷以超聲波的反射和衰減機理檢測鋼板內部的分層、非金屬雜質、孔洞、剝落、海綿體區域等缺陷，一整套鋼板探傷設備，從鋼板生產完成再到探傷檢測最后探傷合格打印探傷報告。

設備詳細介紹及報價請聯系  李經理189-311-80976

鋼板超聲波自動探傷檢測線應用領域

用于碳素鋼、低合金鋼、合金結構鋼、工程機械用鋼、壓力容器鋼等種類鋼板進行無損檢測。

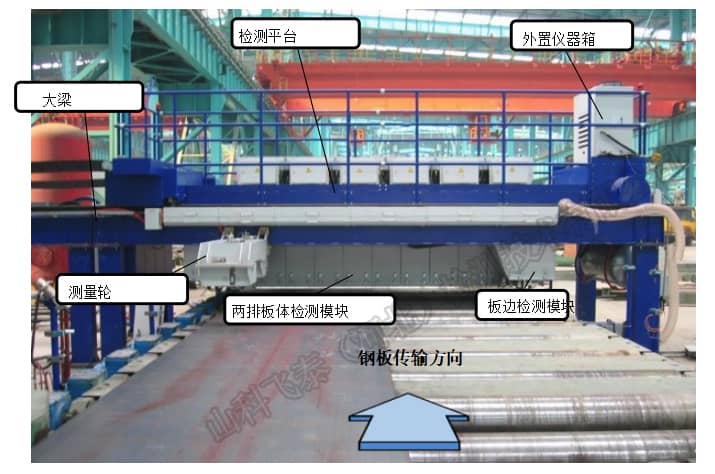

探傷設備示意圖

鋼板超聲波自動探傷檢測線數字化

在滿足國標的同時也滿足EN12668-1歐洲標準；并可協助買方完成生產線取證工作。投標書須說明提供歐標鑒定的次數或者年限（一年一次的鑒定）。

● 檢測鋼板種類：碳素鋼、低合金鋼、合金結構鋼、工程機械用鋼、壓力容器鋼。

● 探傷鋼板狀態：未切周邊。

● 鋼板長度：連續板帶

● 鋼板平直度：≤50mm。

● 鋼板浪高：≤60mm/m。

● 鐮 刀 彎： ≤30mm

● 鋼板傳輸過程中橫向偏移：＜±50mm（超過該范圍系統將停止檢測，并報警、重檢）

● 鋼板溫度：常溫≤80℃

● 衰減器精度：≤ ±1dB/12dB

● 探頭能夠減少外界的干擾，同時增強抗拉強度及使用壽命。

● 儀器垂直線性：目標值≤ 4%：水平線性≤ 1%。（滿足JB/T10061標準）。

● 超聲儀器實際凈增益≥85dB。

● 探頭移動線速度：最高 48m/Min

● 不同規格鋼板調試時間：≤ 20分鐘

● 噴標誤差：±30mm（橫向和縱向）

● 漏檢率：0％

● 誤報率：≤ 2％

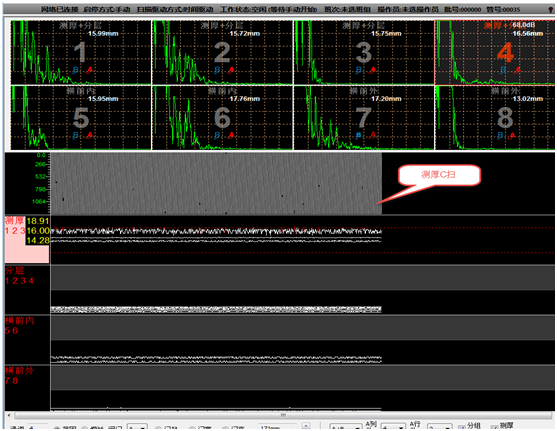

A+B+C掃查顯示

鋼板超聲波自動探傷檢測線具備的優點

1、中文界面，操作方便簡捷；

2、探傷波形與圖并存，便于動態觀察；

3、配置參數實現自動匹配與調整，減少設備探頭調試時間.

4、在檢測過程中實時顯示鋼板C掃描圖像；

5、檢測員動態管理，檢測員可隨時進行添加、刪除和更改等；

6、自定義系統名稱、通道名稱和通道功能

7、可選擇水浸法、接觸法或混合方式進行探傷

8、支持多種掃描方式、探頭安裝和起落方式

9、支持單軸、二軸和定時器掃描成像方式

10、具有板頭和板尾切除功能

11、儀器校準/自檢功能，在探傷前可預查儀器問題

12、峰值記憶/波形凍結，方便試樣調節

13、探傷監視可選單、四、八通道波形顯示或所有通道波形顯示

鋼板超聲波自動探傷檢測線維修維護

1.采用模塊式，實現后續任意擴展；

2.降低探頭的維護工作量；

3.所有設備的外購件均采用市場上的標準件，減少維修成本;

4.設備帶視頻監控系統，對各步探傷動作可通過監控系統進行監控;

5.檢測區和調試區分開，使設備調試和維護保養時不影響正常生產。

鋼板超聲波自動探傷檢測線質保期及售后服務

鋼板超聲波自動探傷檢測線合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方需要立即給予免費修復或更換，此工作一般應在2—3天內完成。

山科飛泰是一家檢測儀器企業，依托山東省科學院的技術力量，主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有20多年的歷史，超聲成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的近百家企業，均通過國家檢測中心認證，使用可靠，受到客戶的認可和好評。
