      超聲波探傷機型號-氣瓶鋼瓶無損探傷檢測設備-飛泰檢測儀器

      發布時間:2021/3/12 8:45:22

      飛泰超聲波探傷機型號介紹

      飛泰主要生產便攜式超聲波探傷儀及全自動超聲波探傷機,超聲波探傷機主要有氣瓶超聲波探傷機、鋼管超聲波探傷機、鋼板超聲波探傷機、棒材超聲波探傷機等,這里飛泰介紹一下氣瓶鋼瓶專用超聲波探傷機型號,有用于直徑φ200mm~φ850mm的NUTM-850型和用于直徑φ178mm~279mm的NUTM-279型兩款。


      NUTM-850型超聲波探傷機簡介

      這款超聲波探傷機主要用于氣瓶直徑φ200mm~φ850mm做探傷檢測及壁厚檢測,探傷方式采用懸臂梁檢測方式,首先將氣瓶吊至旋轉輥道,管體利用氣瓶自轉,檢測探頭在氣瓶上部直線移動,形成螺旋線掃查的檢測方式,完成對氣瓶的全覆蓋探傷。端部檢測采用視覺引導探傷數控系統,運用視覺檢測技術和數控技術,使探頭對端部復雜曲線進行精確跟蹤,達到檢測的良好效果。


      整個氣瓶檢測過程采用PLC控制,通過觸摸屏人機界面,可實現手動、自動等控制方式探傷。超聲波探傷機為智能化生產線一部分,滿足與AGV小車銜接、全自動化信息集成輸出(具備自動化、智能化接口功能)等滿足智能化生產線的相關功能,設備支持PROFINET通訊協議。

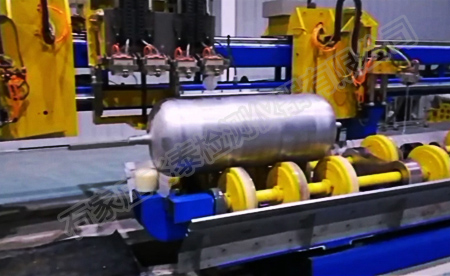

      氣瓶超聲波探傷機


      氣瓶超聲波探傷

      超聲波探傷技術已經實現數字化檢測,利用超聲波信號處理技術的應用使檢測技術達到統一使用的要求。數字化操作的檢測過程提高了檢測的準確性與統一性。


      氣瓶管體探傷利用瓶體自轉,檢測探頭在氣瓶上部直線移動,形成螺旋線掃查的檢測方式,完成對瓶體的全覆蓋探傷。端部檢測為采用視覺引導探傷數控系統,運用視覺檢測技術和數控技術,使探頭對端部復雜曲線進行精確跟蹤,再通過彈簧與直線軸承跟蹤,使探頭與氣瓶間隙恒定,保證探頭穩定的檢測,為保證檢測到瓶口位置,將探頭結構精簡,這樣可以檢測到根部。氣瓶超聲波探傷機可以檢查氣瓶內外穿透傷、折疊、夾雜、裂縫、傷痕、裂紋、凹坑、分層等內部橫向傷、縱向傷、管壁分層測厚等。


      按每天工作20h(儀器預熱、更換規格和吊裝鋁合金瓶減去1h),一年按280天計,探傷速度按1m/min(除去鋁合金瓶之間的時間間隔),設備作業率99%,設備檢測能力為:m/y=1×60×20×280×0.99==332640(米/年)。


      鋼瓶超聲波探傷機


      28通道超聲波探傷儀主要參數

      28通道超聲探傷儀器分為縱向12通道,橫向10通道,測厚分層6通道

      (1)儀器的工作頻率: 1-10MHz

      (2)增益范圍100dB,最小步進1dB

      (3)重復頻率100Hz~10KHz

      (4)水平線性誤差:≤0.5%

      (5)垂直線性誤差:≤3%

      (6)探傷靈敏度余量:≥56dB

      (7)動態范圍:≥30dB

      (8)分辨率:≥34dB

      (9)電噪聲電平:≤10%

      (10)檢測通道數:28CH

      (11)超聲波自動探傷儀器在標準要求的探傷靈敏度情況下(按Ф6.0mm平底孔標定,采用5MHz8×30×2國產常規探頭),各探傷通道靈敏度余量須大于50dB。

      (12)儀器每個通道工作方式可相互轉換,工作方式為自發自收和一發一收。

      (13)儀器各探傷通道須完全獨立調整,不允許互相影響、干擾,調整主要包括增益、衰減、閘門參數、抑制、報警電平等。


      超聲波探傷探頭

      氣瓶探傷檢測的探頭晶片尺寸為?15mm,實際檢測范圍為10mm,這樣覆蓋率為150%,4組探頭螺距為40mm,相鄰兩組探頭間距170,這樣每轉4圈后一組探頭可覆蓋檢測前一組探頭檢測的后面10mm,可形成150%覆蓋,保證不漏檢。
